Maskinsikring: Slik avgrenser dere farlige soner

Riktig maskinsikring hindrer uvedkommende i å komme inn i farlige områder, uten å stenge sikten til produksjonen. Her ser vi på bruksområder, materialvalg, dører, sikkerhetsavstander og hvordan dere kan tegne løsningen i konfiguratoren.

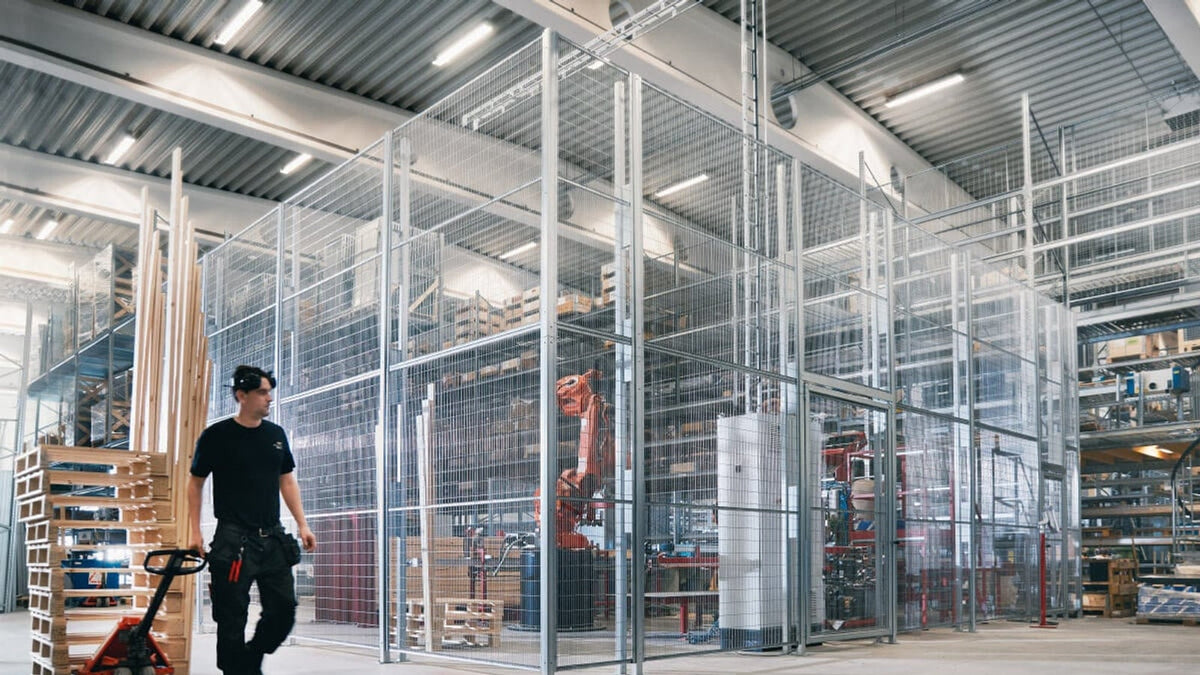

Maskinsikring med nettingvegg og dør rundt en robotcelle

Et fysisk skille mellom mennesker og fare

Maskiner, roboter og transportbaner skaper bevegelse, kraft og energi som mennesker ikke skal eksponeres for. Risikoen oppstår ikke bare under normal produksjon. Oppstart, driftsstans, feilsøking, rengjøring og vedlikehold kan også føre personer nær bevegelige deler eller andre farlige områder. En fysisk barriere gjør faresonen tydelig og bidrar til å hindre at noen går eller rekker inn der de ikke skal være.

Maskinsikring er et modulært veggsystem som bygges rundt maskinen eller arbeidsområdet. Nettingpaneler gir oversikt og luftgjennomstrømning, mens stolper, dører og låser styrer hvor det er mulig å komme inn. Veggen kan følge en enkel rett linje, omslutte en robotcelle eller dele en større produksjonshall i tydelige soner.

Det er samtidig viktig å skille mellom produktet og den ferdige sikkerhetsløsningen. En nettingvegg er ikke alene en garanti for at en maskin er sikker. Risikovurderingen må avgjøre blant annet høyde, maskestørrelse, avstand til faren, åpninger, dørfunksjon og hvordan maskinen skal stanses før noen får adgang.

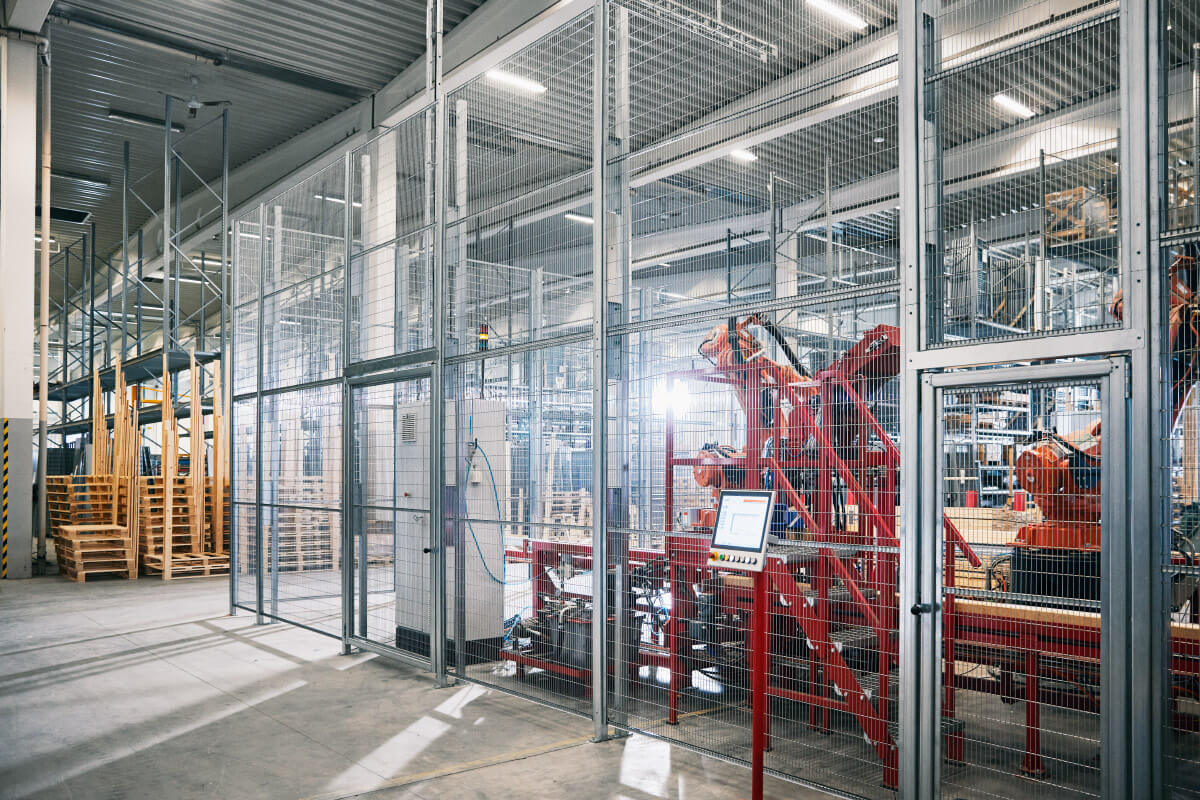

Robotcelle sikret med nettingvegg og dør, sett fra siden

Fra robotceller til avgrensede lagerområder

Det mest typiske bruksområdet er vern rundt automatiserte maskiner og robotceller. Her skal veggen hindre tilgang til bevegelige deler, samtidig som operatøren kan følge prosessen uten å gå inn i området. På samme måte kan en nettingvegg skille en produksjonslinje eller transportbane fra gangarealer, arbeidsstasjoner og trucktrafikk.

Behovet finnes også utenfor selve maskinen. Nettingvegger kan brukes til å avgrense tekniske installasjoner, dele opp produksjonsarealer eller bygge låsbare bur rundt varer og pallereoler. For verdifullt gods handler løsningen først og fremst om adgangskontroll. For aerosoler og annet risikogods kan et bur med vegger og tak inngå i en større løsning som må vurderes opp mot virksomhetens krav til brannvern, sprinkler og lagring.

Det samme veggsystemet kan derfor løse flere oppgaver, men utførelsen bør velges etter hva veggen faktisk skal gjøre: beskytte mennesker mot en fare, styre ferdsel, skjerme en prosess eller sikre varer mot uønsket tilgang.

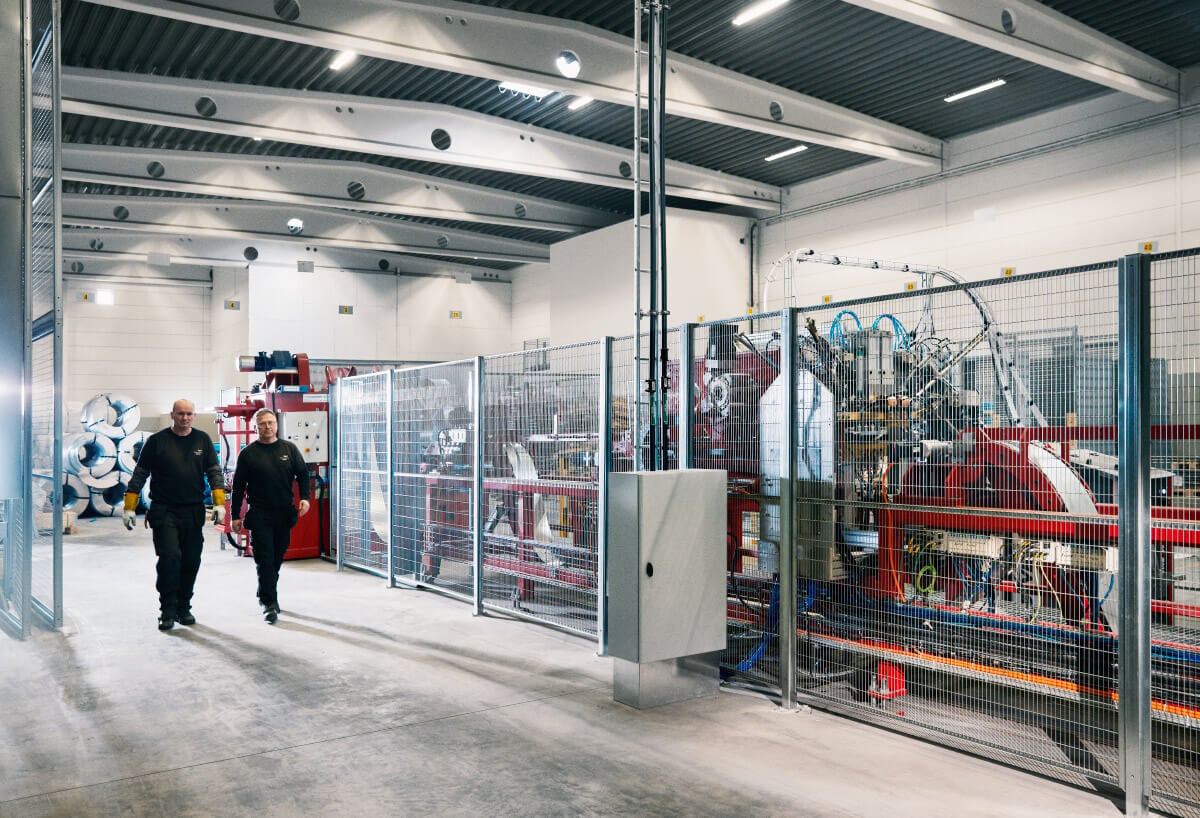

Nettingvegg langs en produksjonslinje med gangvei utenfor

HMS starter med risikovurderingen

Arbeidstilsynet understreker at arbeidsgiver skal sørge for at maskiner som brukes på arbeidsplassen, er sikre og har nødvendige verneinnretninger. Dersom bevegelige deler kan skade noen, skal vern eller verneinnretninger hindre adgang til faresonen eller stanse den farlige bevegelsen før det gis adgang.

I praksis betyr det at plasseringen av veggen må sees i sammenheng med selve faren. Det holder ikke å velge en tett maske dersom veggen står så nær at en arm fortsatt kan nå inn. EN ISO 13857 brukes som grunnlag for sikkerhetsavstander som skal hindre at armer eller ben når faresonen. EN ISO 14120 omhandler utforming av faste og bevegelige vern, mens EN ISO 14119 er relevant når dører og andre bevegelige vern skal forrigles mot maskinens styring.

En god vurdering omfatter også forutsigbar feilbruk. Kan noen klatre over, gå under, åpne en dør eller omgå en bryter? Hva skjer ved strømbrudd eller driftsstans? Hvordan skal vedlikehold utføres, og hvordan sikres maskinen mot utilsiktet start mens noen arbeider innenfor vernet? Slike spørsmål må avklares før høyde, avstand og adkomst blir låst.

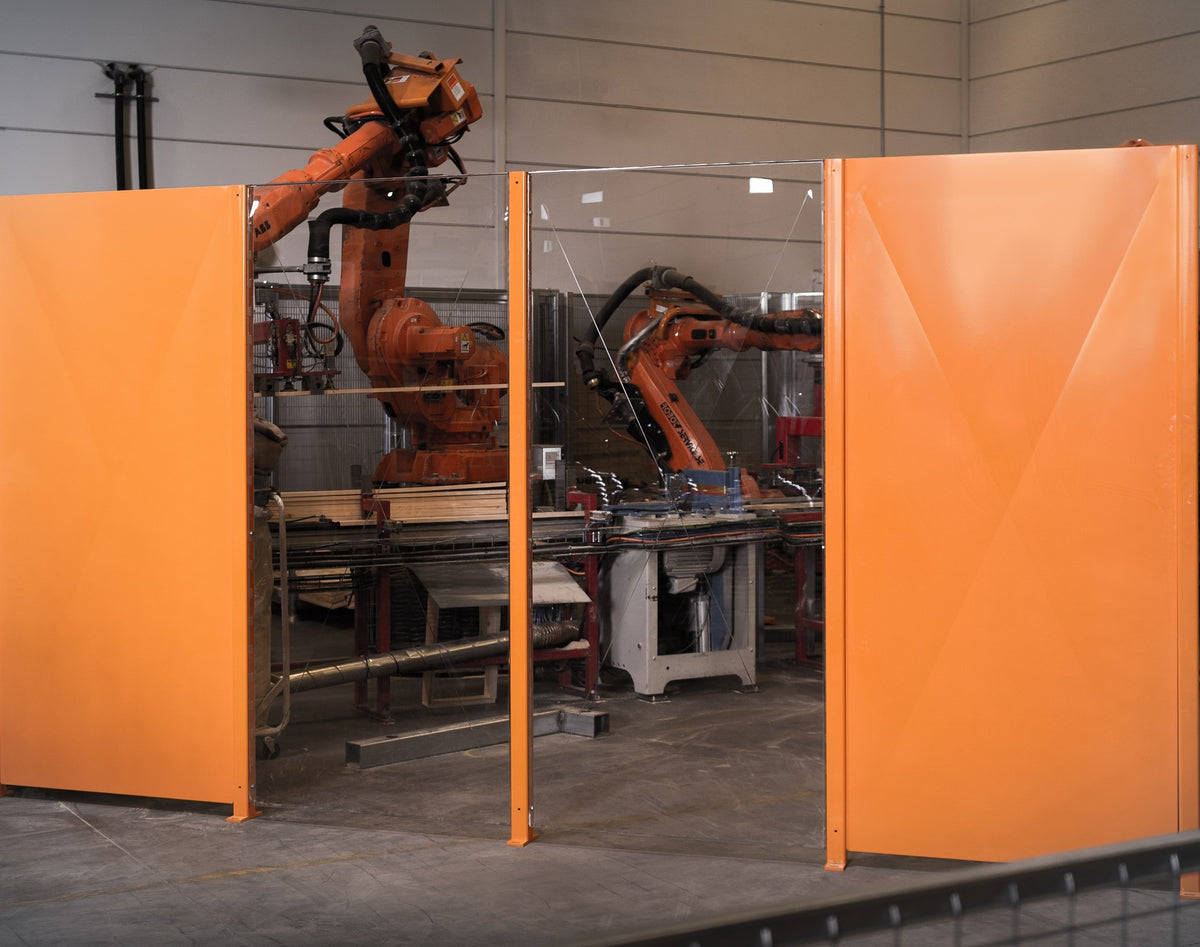

Maskinsikring med oransje stålplate og gjennomsiktig polykarbonat rundt en robot

Velg netting, stålplate og polykarbonat etter oppgaven

Til maskinvern brukes normalt netting med 20 × 100 mm maske og 2,5 mm tråd. Den smale åpningen gjør det vanskeligere å rekke gjennom veggen, men riktig sikkerhetsavstand må fortsatt beregnes ut fra faresonen. Når veggen bare skal dele arealer, kan 50 × 100 mm være tilstrekkelig. Til sikring av varer og lagerbur er 50 × 50 mm et vanlig valg, med ulike trådtykkelser etter behov.

Netting er ofte førstevalget fordi operatøren beholder sikt til maskinen og ventilasjonen i lokalet. Andre ganger må veggen gjøre mer. En 0,7 mm stålplate skjermer innsyn og kan brukes der en prosess skal skjules eller avskjermes. Et 4 mm polykarbonatfelt gir fri sikt uten netting i synsfeltet. Det kan være nyttig ved kontrollpunkter der operatøren må se detaljer i maskinen.

Materialene kan kombineres i samme vegg. Man kan for eksempel bruke stålplate nederst for skjerming, netting der luftgjennomstrømning er viktig, og polykarbonat ved et inspeksjonspunkt. Standard innendørs utførelse er blankforsinket stål. Stolper, paneler og dører kan også pulverlakkeres. Mørk netting er ofte lettere å se gjennom, mens en tydelig farge på stolpene gjør selve avgrensningen mer synlig.

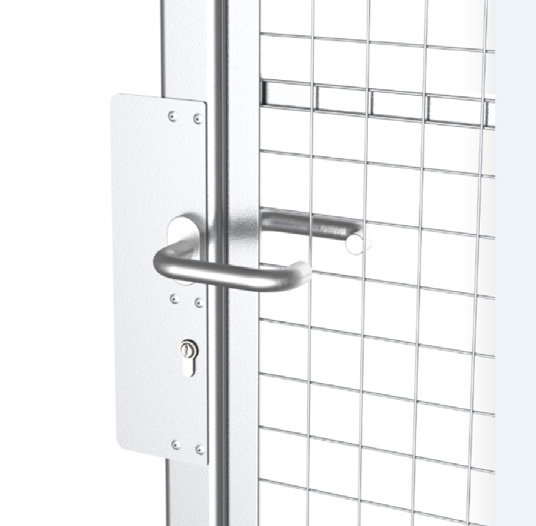

Euro-sylinder og panikkhåndtak på en nettingdør

Døren er en del av sikkerhetsfunksjonen

Adkomstpunktet må planlegges like nøye som resten av veggen. En hengslet dør passer der det er tilstrekkelig plass til dørslaget og åpningen brukes av personer eller mindre utstyr. Skyvedører og teleskopdører er aktuelle ved brede åpninger, begrenset sideplass eller passasje for truck og høye kjøretøy. Dørene leveres ferdig samlet, noe som reduserer behovet for tilpasning under monteringen.

Låsen velges etter hvem som skal ha tilgang og hvordan området skal brukes. Hengelås kan være praktisk når flere brukere har hver sin nøkkel. Euro-sylinder gir en mer integrert låsløsning. Dersom døren ligger i en rømningsvei, kan panikkhåndtak eller panikkstang være nødvendig.

Når tilgang til området skal påvirke maskinens drift, må døren inngå i en riktig prosjektert sikkerhetsfunksjon. Døren kan klargjøres for sikkerhetsbryter, men bryter, styringslogikk, stoppfunksjon og eventuell låsing må velges og valideres for den aktuelle maskinen. Målet er at farlig bevegelse skal være stanset før en person kan nå faresonen, og at maskinen ikke kan starte uventet mens noen oppholder seg innenfor.

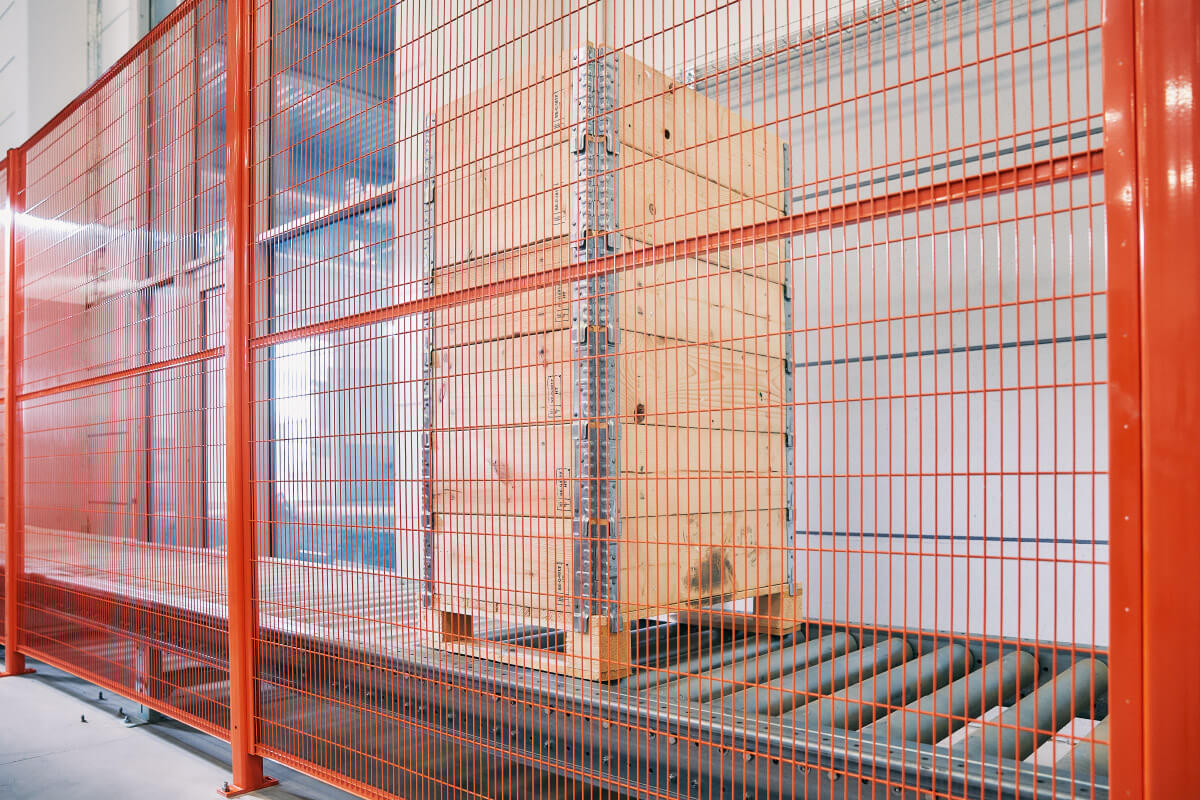

Oransje pulverlakkert nettingvegg foran pall på rullebane

Produsert på mål gir færre tilpasninger på stedet

Industrilokaler er sjelden bygget rundt standardmål. Søyler, kabelbroer, transportbaner, porter og eksisterende utstyr påvirker hvor veggen kan stå. Derfor produseres panelene etter den konkrete løsningen. Høyden kan tilpasses i trinn på 100 mm, mens paneler og dører kan tilpasses i bredden i trinn på 10 mm.

Denne fleksibiliteten gjør det mulig å plassere stolper og dører der de fungerer i praksis, i stedet for å kappe standardpaneler på stedet. Sveisede muttere i stolpene forenkler monteringen, og dørene kommer ferdig montert fra fabrikk. Ved behov finnes også løsninger for åpninger rundt transportbaner og andre gjennomføringer.

Gulv og innfesting må inngå i planleggingen. Betong er vanligst, men tredekke, gitterrist og svake eller ujevne gulv kan kreve andre festemetoder eller ekstra understøttelse. Reolteknikk kan kontrollere mål, vurdere dørplassering og montere løsningen. Ved ombygging senere kan paneler demonteres, men områder som skal åpnes ofte bør ha en dør fremfor et avtakbart felt.

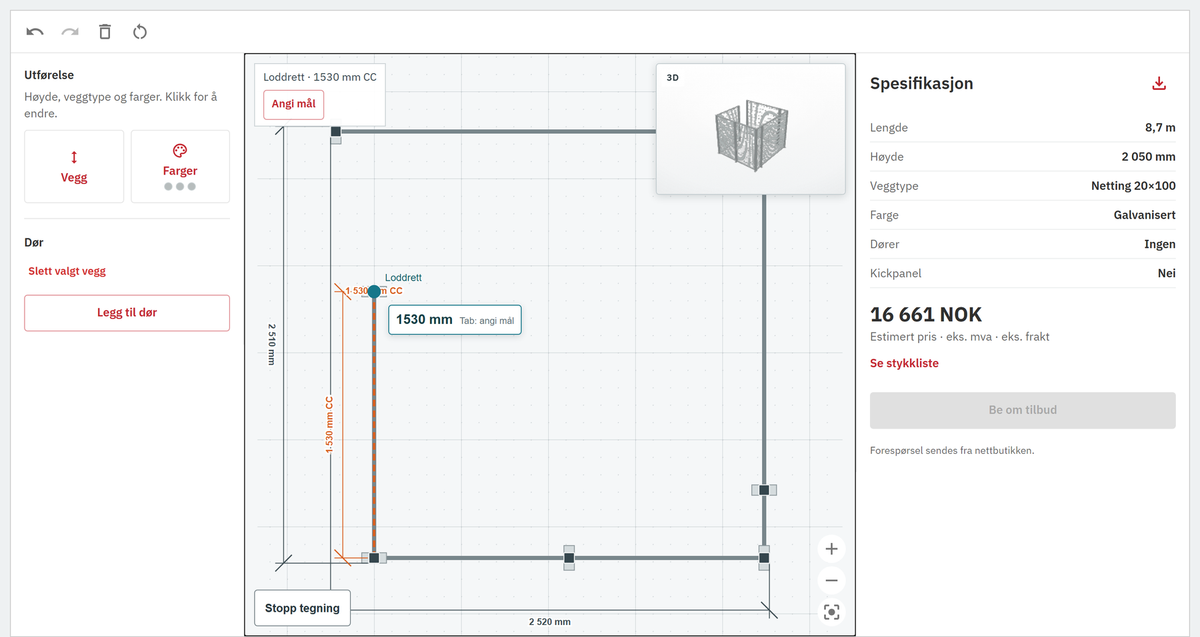

Konfigurator med målfast tegning, 3D-visning og pris på maskinsikring

Tegn løsningen og få et prisgrunnlag i konfiguratoren

På løsningssiden ligger en egen konfigurator for maskinsikring. Dere starter i en tom plantegning og klikker inn første hjørne. Deretter tegner dere ett veggstrekk om gangen. Hvert strekk får mål, og målene kan skrives inn direkte når løsningen skal følge kjente mål fra lokalet.

I konfiguratoren velger dere blant annet totalhøyde, veggtype, stolpefot og eventuell sparkelist. Overflater kan settes for paneler, stolper og dører, med galvanisert eller RAL-lakkert utførelse. Når veggene er tegnet, kan dere plassere dører i de aktuelle veggstrekkene. En 3D-visning oppdateres underveis, slik at det blir enklere å kontrollere form, hjørner og adkomst.

Spesifikasjonen viser samlet lengde, høyde, veggtype, farge og antall dører. Dere får også en estimert pris ekskl. merverdiavgift og frakt, kan åpne stykklisten og laste ned en skisse. Til slutt sendes løsningen inn som grunnlag for tilbud fra nettbutikken.

Konfiguratoren dekker de vanligste løsningene. Skyvedører, spesielle låser, polykarbonat i kombinasjon med andre felt, uvanlige RAL-farger og svært høye vegger avklares i tilbudet. Før bestilling bør mål, sikkerhetsavstander, dørfunksjon, gulv og grensesnitt mot maskinens styring kontrolleres.

Tegn maskinsikringen rundt deres maskin

Plasser vegger og dører i konfiguratoren, se løsningen i 3D og få et estimert prisgrunnlag. Har dere en plantegning eller en ferdig risikovurdering, kan den legges til grunn når vi kontrollerer løsningen og utarbeider tilbud.

Konfigurer maskinsikring
